氧化锆空心球磚

 氧化锆空心球磚的生産方法與氧化鋁空心球磚的生産方法原理一樣(yàng),隻是其熔融溫度更高,要達到2700℃以上,目前國(guó)内廣泛采用CaO爲穩定劑。

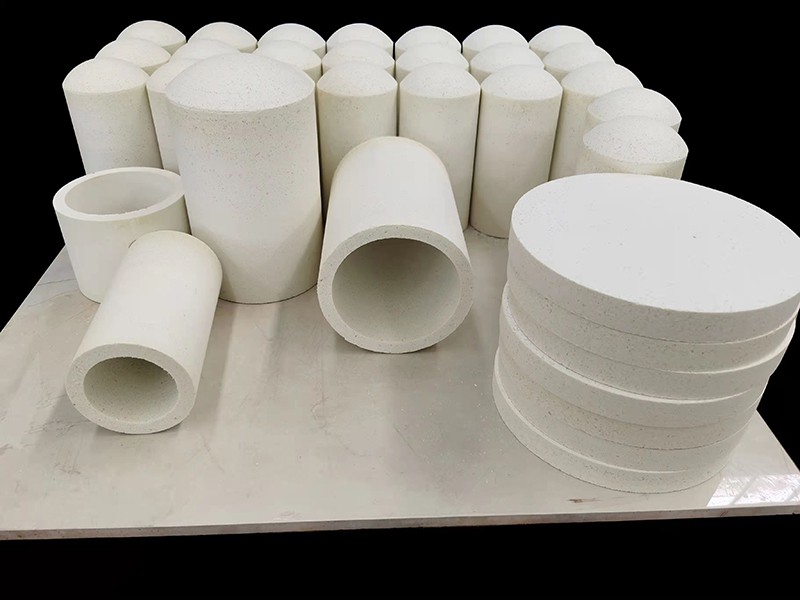

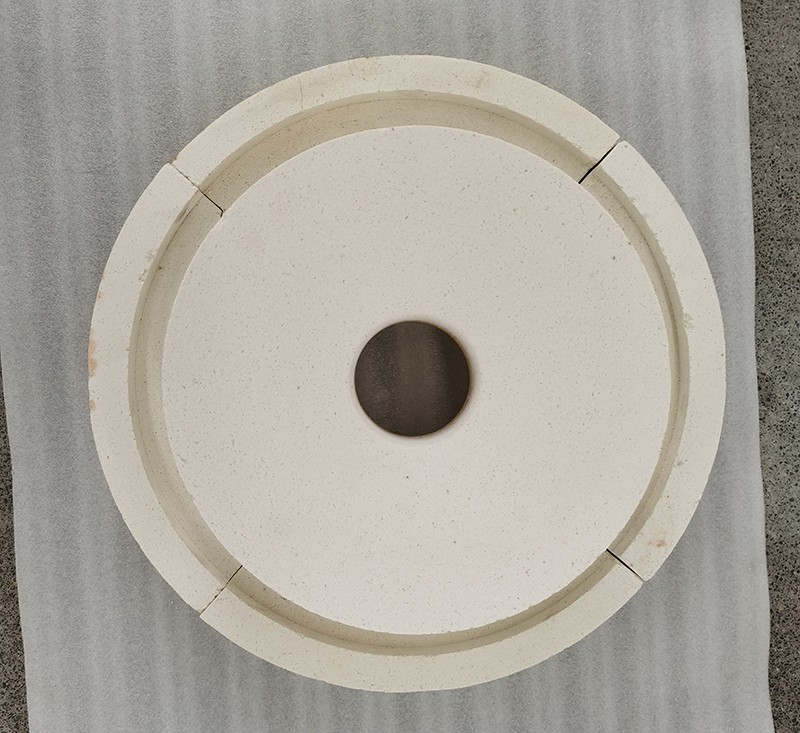

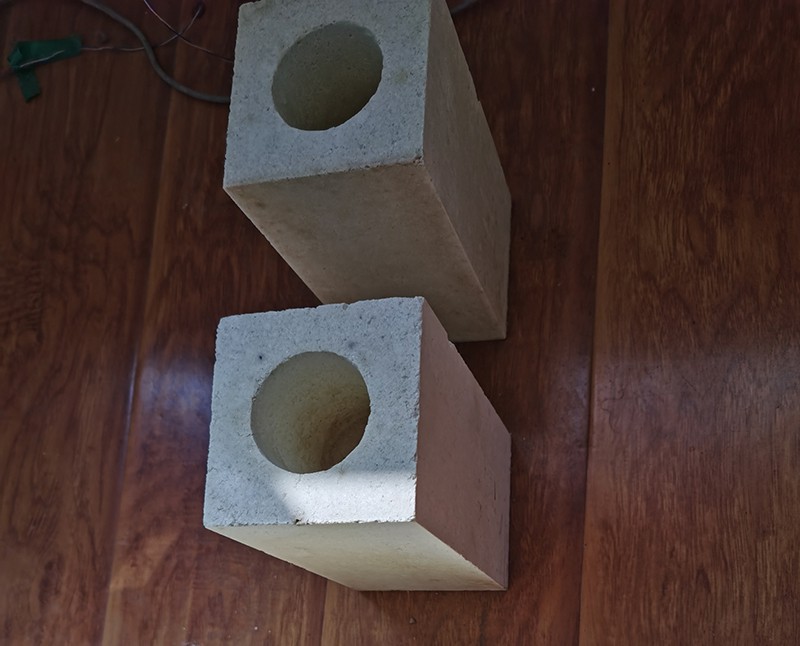

    氧化锆空心球磚完全由氧化锆空心球制得,有良好(hǎo)的高溫強度和穩定的氣孔結構,用于高溫設備中爐蓋等部位的絕熱材料,例如中頻高溫爐、炭黑反應爐、鎢棒爐、钼爐等。

    以氧化锆空心球爲主要原料制成(chéng)的隔熱耐火制品(氧化锆空心球磚的主晶相爲立方氧化锆約占礦物相組成(chéng)的70%～80%),耐火度大于2400℃,顯氣孔率 55%～60%,體積密度2.5～3.0g/cm3,耐壓強度不小于4.9MPa,熱導率0.23～0.35w/(m·K)。

    氧化锆空心球磚以氧化锆空心球(65%～70%)和氧化锆細粉(30%～35%)爲原料,另加硼酸水溶液作結合劑,混合均勻後(hòu)用加壓振動成(chéng)型機成(chéng)型,制得的磚坯經(jīng)幹燥後(hòu)在1700～1800℃下燒成(chéng)。

    原料中所用的氧化锆空心球是以氧化锆爲原料,氧化鈣(或氧化钇、氧化鎂)作穩定劑,經(jīng)均勻混合,電弧法熔化成(chéng)熔液,以壓縮空氣噴吹制成(chéng)。氧化锆細粉是以氧 化锆爲原料,氧化鈣(或氧化钇、氧化鎂)作爲穩定劑,均勻混合,電熔成(chéng)熔液,冷凝後(hòu)經(jīng)破碎、磨細制得。氧化锆空心球磚完全由氧化锆空心球制得,有良好(hǎo)的高 溫強度和穩定的氣孔結構,用于高溫設備中爐蓋等部位的絕熱材料,例如中頻高溫爐、炭黑反應爐、鎢棒爐、钼爐等。

    氧化锆空心球磚是性能(néng)優良的隔熱耐火制品,安全使用溫度爲2200℃,在冶金、石油化工、電子等工業的熱工設備中作爲直接接觸火焰的高溫内襯材料,使用效果良好(hǎo)。
